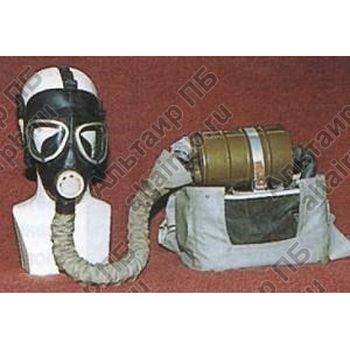

Изолирующий противогаз ИП-4М предназначен для защиты органов дыхания, зрения и кожи лица человека и обеспечивает нормальное дыхание практически независимо от содержания в атмосфере кислорода и вредных веществ.
В комплект изолирующего противогаза ИП-4М входят:
- лицевая часть МИА-1 с чехлом;
- мешок дыхательный с клапаном избыточного давления;
- каркас;
- сумка;
- мембрана;
- ключ;
- пробка;
Материалы, из которых изготовлены изолирующие противогазы, не оказывают отрицательного воздействия на организм человека.
Изолирующий противогаз ИП-4М используется в комплекте с регенеративным патроном РП-4-01.
Изолирующий противогаз (ИП-4М) в отличие от фильтрующих полностью изолируют органы дыхания от окружающей среды. Дыхание в противогазе ИП-4м совершается за счет запаса кислорода, находящегося в самом противогазе. Изолирующими противогазами ИП-4м пользуются тогда, когда невозможно применить фильтрующие противогазы, в частности, при недостатке кислорода в окружающей среде, при очень высоких концентрациях ОВ, СДЯВ и других вредных веществ, при работе под водой.
Изолирующий противогаз ИП-4м предназначен для защиты органов дыхания, глаз, кожи лица и головы человека при выполнении аварийных, газоспасательных и восстановительных работ. Эти противогазы позволяют работать даже там, где полностью отсутствует кислород воздуха: при авариях, стихийных бедствиях, диверсиях.
Принцип работы изолирующего противогаза основан на выделении кислорода из химических веществ при поглощении углекислого газа и влаги, выдыхаемых человеком. Противогазы ИП-4 МК надежно работают в интервале температур от минус 40° до плюс 40°С. Изолирующие противогазы состоят из лицевой части, регенеративного патрона, дыхательного мешка и сумки.
Лицевая часть изолирующего противогаза предохраняет органы дыхания от воздействия окружающей среды, направляет выдыхаемый воздух в РП и подводит очищенную от углекислого газа и обогащенную кислородом газовую смесь к органам дыхания, а также защищает глаза и лицо.
Регенеративный патрон РП-4 к изолирующим противогазам ИП-4 обеспечивает получение кислорода для дыхания, поглощение углекислого газа и влаги из выдыхаемого воздуха. Корпус патрона снаряжен регенеративным продуктом, в котором установлен пусковой брикет. Серная кислота, выливающаяся при разрушении встроенной ампулы, разогревает регенеративный продукт, и тем самым интенсифицирует его работу. Кроме того, пусковой брикет обеспечивает выделение кислорода, необходимого для дыхания в первые минуты.
Дыхательный мешок служит резервуаром для выдыхаемой газовой смеси и кислорода, выделяемого РП-4. На нем расположены фланцы, с помощью которых присоединяются РП-4 и клапан избыточного давления. Последний выпускает лишний воздух из системы дыхания, а также необходим для того, чтобы поддерживать в дыхательном мешке нужный объем газа под водой.
Сумка предназначена для хранения и переноски противогаза. Т.к. лицевая часть изолирующего противогаза не обладает достаточными термозащитными свойствами, то работать в нем рекомендуется с надетым на голову капюшоном защитного костюма.
Запас кислорода в РП-4 позволяет выполнять работы в изолирующем противогазе при тяжелых физических нагрузках в течение 45 мин, при средних - 70 мин, а при легких и в состоянии относительного покоя - 3 часа. Непрерывно работать в изолирующих противогазах со сменой РП-4 допустимо 8 часов. Повторное пребывание в них разрешается только после 12-ти часового отдыха. Периодическое пользование противогазом - по 3-4 часа ежедневно в течение 2-х недель.
Технические характеристики:
- Масса противогаза - не более 4 кг.
- Масса регенеративного патрона - не более 2,2 кг.
- Габаритные размеры противогаза - 340х163х290 мм.
- Габаритные размеры регенеративного патрона - 125х250 мм.
- Рабочая ёмкость дыхательного мешка - не менее 4,5 л.
- Продолжительность действия пускового брикета - 60-160 с.
- Сопротивление клапана избыточного давления постоянному потоку воздуха 1,5 дм3/мин - не более 392 Па (40 мм вод. ст.).
- Давление закрытия клапана избыточного давления - не менее 98 Па (10 мм вод. ст.).
- Сопротивление дыханию изолирующего противогаза - не более 1176 Па (120 мм вод. ст.).
- Количество кислорода, выделяемого пусковым брикетом в процессе разложения не менее 10 л.
- Температура вдыхаемой газовой смеси при выполнении тяжёлой физической нагрузки - не более 50 градусов Цельсия.
- Время работы в противогазе определяется физической нагрузкой и составляет:
при тяжёлой физической нагрузке (бег, монтаж крупных деталей, переноска тяжестей, разборка завалов) - 30-40 мин.
при средней физической нагрузке (ходьба, обслуживание механизмов, работа с индикаторными приборами) - 60-75 мин.
при лёгкой физической нагрузке (технический осмотр оборудования, наблюдение за показаниями приборов) - 180 мин.
