ДК-4К - комплект дегазационный автомобильный предназначен для полной дегазации, дезактивации, дезинфекции автомобилей и автопоездов, специальных колёсных шасси и бронетранспортёров.

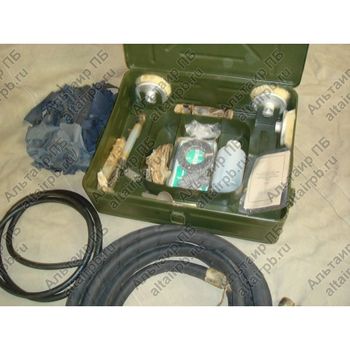

В состав комплекта ДК-4 входят газожидкостной прибор, набор дегазирующих и дезактивирующих веществ, комплект ЗИП и крепежные детали, металлический ящик для укладки и транспортировки комплекта. Ящик комплекта крепится на автомобиле в установленном месте (на переднем борту кузова).
При дезактивации сухих, не замасленных поверхностей, а также внутренних поверхностей кабин и кузовов используется метод отсасывания радиоактивной пыли, во всех остальных случаях обработка проводятся газожидкостным методом.
Основные характеристики:
- Время развертывания комплекта - 3-4 мин.;
- Масса - 33 кг.
Газожидкостный прибор состоит из эжектора, газожидкостного и жидкостного рукавов, брандспойта с удлинителем и щеткой, газоотборного устройства. Принцип действия прибора основан на использовании тепла и кинетической энергии отработавших газов автомобиля. С помощью газоотборного устройства (крышки с клапаном и газоотборником) газы подаются в эжектор под давлением 0,9±0,1 кгс/см², где создают разрежение, за счет, которого происходит отсасывание радиоактивной пыли при методе пылеотсасывания или забор и подача через брандспойт на обрабатываемую поверхность рабочей рецептуры при газожидкостном методе.
Для подготовки прибора к дегазации (дезактивации, дезинфекции) газожидкостным методом необходимо:
- установить крышку с газоотборником на конец выпускной трубы глушителя и поворотом вправо зафиксировать ее;
- установить эжектор на газоотборник;
- присоединить к эжектору газожидкостный рукав;
- соединить брандспойт с удлинителем, навинтить на него щетку и закрепить ее гайкой, присоединить брандспойт к газожидкостному рукаву;
- присоединить жидкостный рукав боковому патрубку эжектора, а другой конец рукава опустить в емкость с раствором;
- повернув рычаг, открыть предохранительный клапан на крышке, запустить предварительно прогретый двигатель автомобиля и, после установления устойчивой частоты вращения коленчатого вала, закрыть клапан;
- постепенно увеличивать частоту вращения коленчатого вала до момента срабатывания предохранительного клапана и зафиксировать дроссельную заслонку в этом положении.
Значительное повышение частоты вращения коленчатого вала двигателя после срабатывания предохранительного клапана запрещается.
Исправно работающий прибор обеспечивает подачу через брандспойт газожидкостной смеси, длительная работа прибора без жидкости недопустима, так как приводит к прогоранию газожидкостного рукава.
Для подготовки прибора к дезактивации методом отсасывания радиоактивной пыли:
- отсоединить газожидкостный и жидкостный рукава от эжектора;
- присоединить газожидкостной рукав к боковому патрубку эжектора;
- на свободный патрубок эжектора надеть тканевый мешок для сбора радиоактивной пыли или установить автомобиль так, чтобы выбрасываемая из эжектора пыль вторично не заражала обрабатываемый объект.
Жидкостный рукав и емкость с раствором при этом варианте развертывания прибора не используются.
В зависимости от марки автомобиля применяются комплекты ДК-4 различных модификаций, которые отличаются конструкцией газоотборного устройства. На автомобилях типа ГАЗ и ЗИЛ устанавливается комплект ДК-4К, газоотборное устройство которого состоит из крышки с внутренним диаметром 76 мм и газоотборника. Для крепления крышки на выпускную трубу глушителя диаметром 63,5 мм приваривается на заводе-изготовителе или в войсках ниппель. В том случае, если выпускная труба имеет диаметр 44,5 или 51 мм, приваривается ниппель малый, к которому крышка крепится с помощью переходника.
На автомобиле типа Урал-375 устанавливается комплект ДК-4КУ. Крышка с клапаном этого комплекта имеет дополнительное устройство для перекрытия эжекционной трубы очистки воздушного фильтра двигателя автомобиля, состоящее из пружины и пробки. Ниппель для установки крышки на выпускную трубу имеет фланец и крепится к ней болтами. Наряду с комплектами ДК-4К в войсках имеются комплекты ДК-4, в которых газоотборник не установлен на крышке с клапаном, а поставляется отдельно. Для оборудования выпускной системы автомобиля необходимо приваривать ниппель на конец выпускной трубы, а газоотборник на приемную трубу глушителя. Газоотборник закрывается заглушкой. Комплект имеет также несколько модификаций: ДК-4, ДК-4У, ДК-4Б, соответствующих ДК-4К, ДК-4КУ, ДК-4КБ.
На автомобилях с дизельными двигателями типа МАЗ, КрАЗ, КамАЗ устанавливается комплект ДК-4Д. В этом комплекте крышка с клапаном имеет заслонку, которая должна открываться при пуске двигателя. Крышка крепится на конце выпускной трубы глушителя серьгами за крючки, приваренные на трубе. Газоотборник приваривается на приемной трубе глушителя, а на автомобилях МАЗ-537, МАЗ-543 может быть установлен непосредственно па крышке с клапаном (аналогично комплекту ДК-4К).
Правильная работа комплекта обеспечивается только при надежной герметизации выпускной системы автомобиля, особенно в местах соединения приемной и выпускной труб с глушителем.
В войсках каждый комплект ДК-4 комплектуется набором дегазирующих и дезактивирующих веществ: 0,8 кг порошка нейтрального гипохлорита кальция (НГК) в полиэтиленовой банке и 0,4 кг порошка СФ-2У в бумажном пакете.
