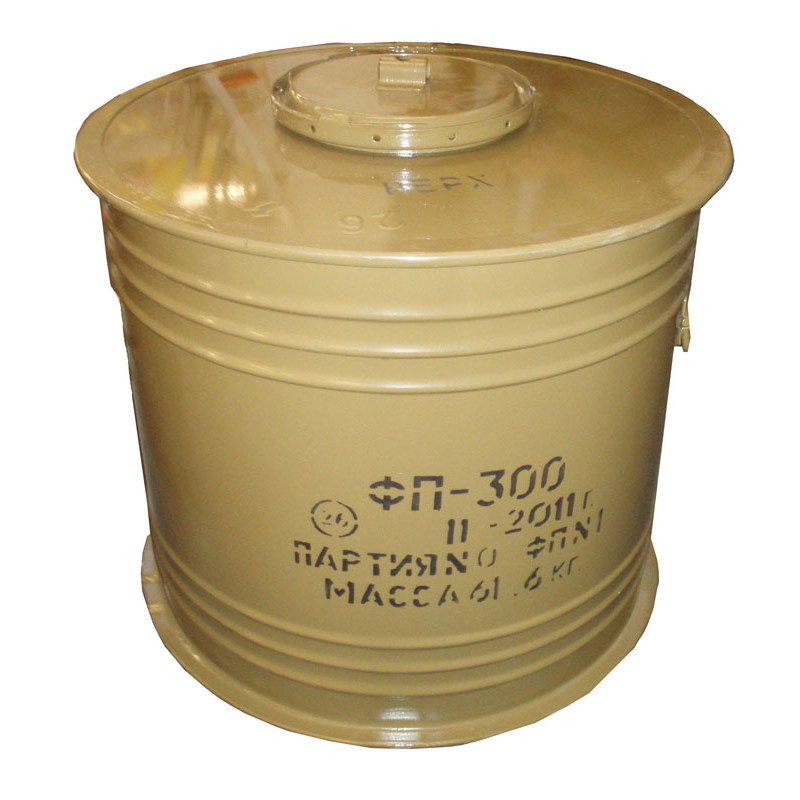

Фильтр-поглотитель ФП-300 с ХРАНЕНИЯ- предназначен для очистки воздуха, подаваемого в объекты, от отравляющих веществ, радиоактивной пыли и аэрозолей, ядовитых и нейтральных дымов, бактериальных (биологических) веществ.
Фильтр-поглотитель ФП-300- обеспечивает дополнительную очистку от паров органических соединений радиоактивного йода.
Фильтр-поглотитель ФП-300 предназначен для очистки воздуха от паров люизита при концентрации не более 2х10-3 об. %.
Фильтры-поглотители ФП-300, поставляются БЕЗ комплекта составных частей, при помощи комплекта собираются установки, комплектуемые одним, двумя или тремя фильтрами-поглотителями.
В зависимости от места расположения смонтированной на объекте установки и схемы подсоединения к системе вентиляции предусмотрены комплекты составных частей для подсоединения к верхнему или нижнему входному отверстию фильтра-поглотителя.
Фильтры-поглотители могут эксплуатироваться при температуре окружающего и входящего в объект воздуха от минус 50ºС до плюс 50ºС и относительной влажности воздуха до 95%, при исключении попадания в них капельножидкой влаги.
|
Наименование
|
Объемный расход воздуха через фильтр, м3/ч
|
Подсоединение к системе вентиляции
|
Катализатор
|
Сопротивление Па (мм вод. ст.), не более
|
|
ФП-300-300
|
300
|
верхнее
|
К-5М
|
835 (85)
|
|
ФП-300-600
|
600
|
|
ФП-300-900
|
900
|
|
ФП-300-300Н
|
300
|
нижнее
|
|
ФП-300-600Н
|
600
|
|
ФП-300-900Н
|
900
|
Состав и количество составных частей для каждой колонки приведены в таблице 2.
Таблица 2 – Составные части колонок
|
Наименование составных частей
|
ФП-300-300
|
ФП-300-300Н
|
ФП-300-600
|
ФП-300-600Н
|
ФП-300-900
|
ФП-300-900Н
|
|
Фильтр-поглотитель ФП-300
|
1
|
1
|
2
|
2
|
3
|
3
|
|
Патрубок угловой II
|
1
|
1
|
1
|
1
|
1
|
1
|
|
Стакан I
|
1
|
-
|
1
|
-
|
1
|
-
|
|
или стакан нижний
|
-
|
1
|
-
|
1
|
-
|
1
|
|
Тройник II
|
-
|
-
|
1
|
1
|
2
|
2
|
|
Хомут стяжной 4
|
4
|
4
|
6
|
6
|
8
|
8
|
|
Муфта ФП 150х198х6
|
2
|
2
|
3
|
3
|
4
|
4
|
Основные технические характеристики фильтров-поглотителей ФП-300, ФП-300-1, ФП-300-А приведены в таблице 3.
Таблица 3 – Основные технические характеристики фильтров-поглотителей ФП-300, ФП-300-1, ФП-300-А.
|
Параметр
|
Единица измерения
|
Значение
|
|
Номинальный объемный расход воздуха
|
м3/ч
|
300
|
|
Сопротивление постоянному потоку воздуха
|
Па (кгс/м2)
|
835 (85)
|
|
Степень негерметичности (коэффициент подсоса), не более
|
%
|
0,1
|
|
Габариты: диаметр
|
мм
|
580
|
|
Габариты: высота
|
мм
|
550
|
|
Масса
|
кг
|
