Предназначен для просасывания наружного воздуха через систему воздуховодов и фильтр-поглотитель ФП-100/50 или ФПУ-200, подачи очищенного воздуха в сооружение и создание в нем подпора.

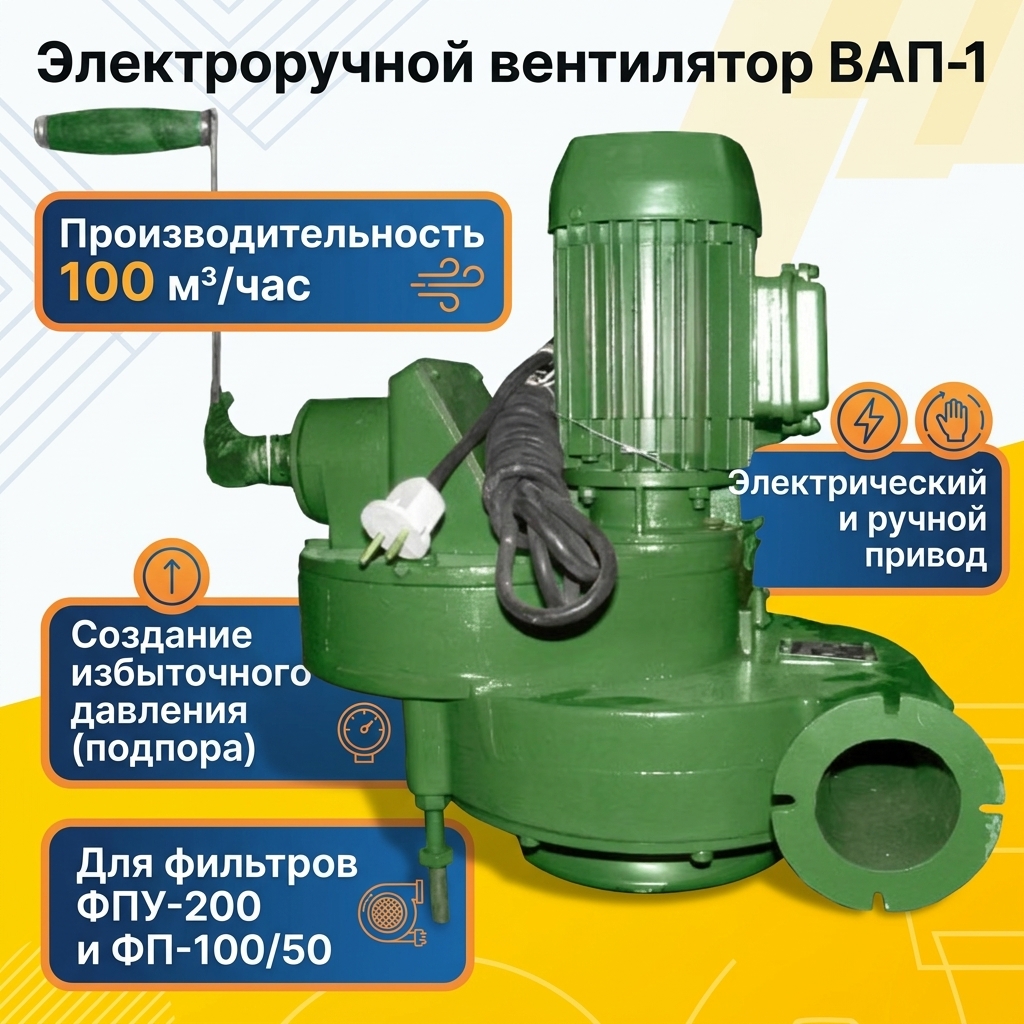

Вентилятор ВАП-1 с электродвигателем — это специализированное вентиляционное оборудование, предназначенное для:
-
просасывания наружного воздуха через систему воздуховодов;
-
просасывания наружного воздуха через фильтр-поглотитель ФП-100/50 или ФПУ-200;
-
подачи очищенного воздуха в защитное сооружение;
-
создания избыточного давления воздуха (подпора) в сооружении.
Вентилятор ВАП-1 применяется в системах коллективной защиты, обеспечивая надежную подачу очищенного воздуха и защиту от проникновения загрязненного воздуха через неплотности.
Конструктивные особенности

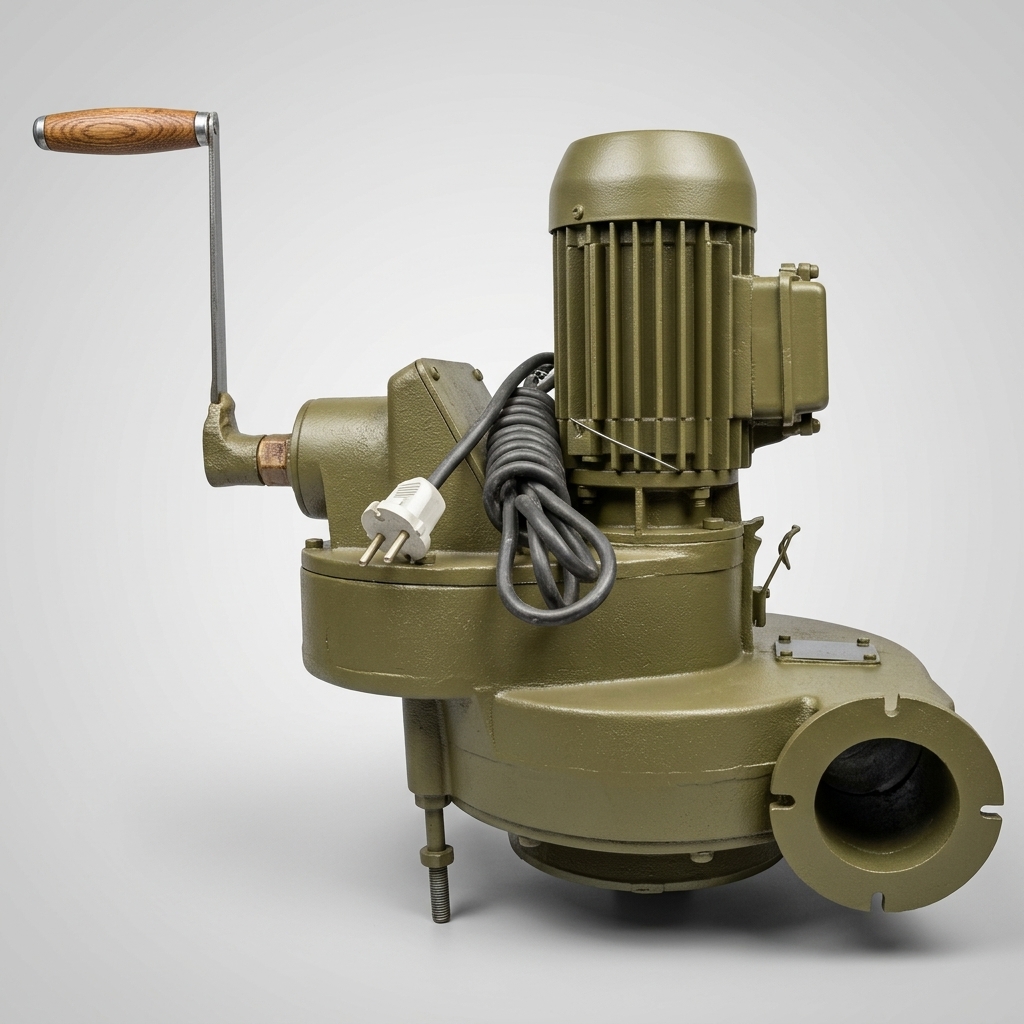

Вентилятор ВАП-1 выполнен в компактном металлическом корпусе и состоит из следующих основных узлов:
Технические характеристики
Приводы
Электрический привод
Вентилятор ВАП-1 оснащается электродвигателем типа 4ААМЕ56В2У3 мощностью 0,12 кВт с частотой вращения 2800 об/мин. Электродвигатель работает от сети напряжением 220 В.
Ручной привод
При отсутствии электропитания вентилятор приводится в действие через редуктор с передаточным числом 66. Частота вращения рукоятки при работе от ручного привода составляет 44 об/мин, что обеспечивает номинальную производительность вентилятора 100 м³/час.
Создание подпора
Вентилятор ВАП-1 обеспечивает создание избыточного давления (подпора) в защищаемом сооружении, что предотвращает:
-
проникновение загрязненного воздуха через неплотности;
-
подсос неочищенного воздуха в помещение укрытия;
-
попадание радиоактивной пыли, отравляющих веществ и бактериальных средств.
Применение
Вентилятор ВАП-1 применяется:
-
в составе систем с фильтром-поглотителем ФП-100/50;
-
в составе систем с фильтром-поглотителем ФПУ-200;
-
в защитных сооружениях гражданской обороны;
-
в бомбоубежищах и противорадиационных укрытиях;
-
в объектах, требующих подачи очищенного воздуха с созданием подпора.
Сравнительная таблица вентиляторов
Сравнение с фильтровентиляционным агрегатом ФВА 50/25
Преимущества ВАП-1
-
Оптимальная производительность — 100 м³/час для средних защитных сооружений
-
Высокое давление — 834 Па для преодоления сопротивления фильтров-поглотителей
-
Универсальность привода — работа от электродвигателя или ручного привода
-
Совместимость — работает с фильтрами-поглотителями ФП-100/50 и ФПУ-200
-
Создание подпора — избыточное давление в защищаемом сооружении
-
Надежность — гарантийный срок хранения 5 лет, моторесурс 200 часов
-
Компактность — малые габариты (520×400×472 мм) и масса 20,8 кг
Монтаж и обслуживание
Вентилятор ВАП-1 монтируется в системе с фильтром-поглотителем ФП-100/50 или ФПУ-200.
Обслуживание включает:
-
периодическую проверку работоспособности электродвигателя;
-
контроль уровня масла в редукторе;
-
замену масла по регламенту;
-
проверку ручного привода и рукоятки;
-
смазку движущихся частей.
Гарантийные обязательства:
