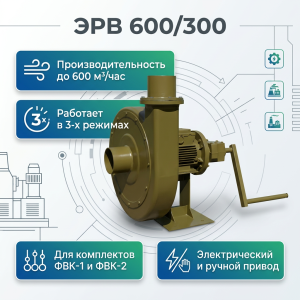

Вентилятор электроручной ЭРВ 600/300 — это специализированное вентиляционное оборудование, входящее в состав фильтровентиляционных комплектов ФВК-1 и ФВК-2. Вентилятор предназначен для:
-
забора атмосферного воздуха;
-
просасывания воздуха через средства очистки (фильтры-поглотители);
-
подачи очищенного воздуха в защитные сооружения и противорадиационные укрытия (ПРУ);
-
создания избыточного давления воздуха (подпора) в защищаемых помещениях.
ЭРВ 600/300 обеспечивает надежную работу систем коллективной защиты в различных климатических условиях и при любых режимах вентиляции.
Конструктивные особенности

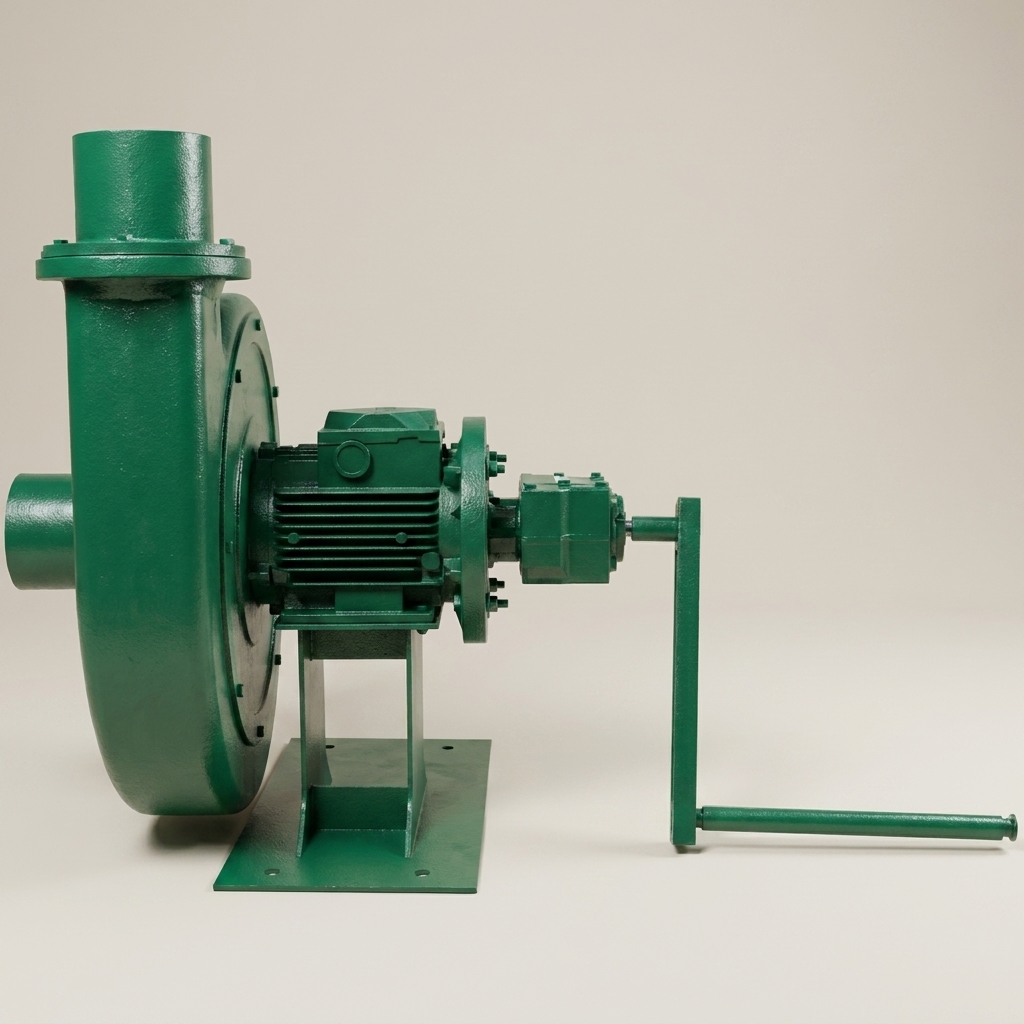

Вентилятор ЭРВ 600/300 состоит из следующих основных узлов:
Технические характеристики
Режимы работы
Вентилятор ЭРВ 600/300 обеспечивает работу во всех трех режимах вентиляции защитных сооружений:
Приводы
Электрический привод
Вентилятор работает от электродвигателя АИР 71А4 мощностью 0,55 кВт с числом оборотов 1500 об/мин. Электродвигатель рассчитан на напряжение питания 220/380 В, что обеспечивает совместимость с различными источниками электроснабжения.
Ручной привод
При отсутствии электропитания вентилятор приводится в действие через редуктор. Производительность при ручном приводе соответствует номинальным значениям при скорости вращения рукоятки 45 об/мин.
Создание подпора
Вентилятор ЭРВ 600/300 обеспечивает создание избыточного давления (подпора) в защитных сооружениях, что предотвращает:
-
проникновение загрязненного воздуха через неплотности;
-
подсос неочищенного воздуха в помещения укрытия;
-
попадание радиоактивной пыли, отравляющих веществ и бактериальных средств.
Условия эксплуатации
Вентилятор ЭРВ 600/300 предназначен для эксплуатации:
-
в составе фильтровентиляционных комплектов ФВК-1 и ФВК-2;
-
в защитных сооружениях гражданской обороны;
-
в противорадиационных укрытиях (ПРУ);
-
в бомбоубежищах;
-
при температуре окружающего воздуха от -40°С до +50°С.
Сравнительная таблица вентиляторов ЭРВ
Преимущества ЭРВ 600/300
-
Специализация — входит в состав штатных комплектов ФВК-1 и ФВК-2
-
Двухрежимная производительность — 600 м³/ч для чистой вентиляции, 300 м³/ч для фильтровентиляции и регенерации
-
Высокое давление — до 1225 Па во II и III режимах для преодоления сопротивления фильтров
-
Создание подпора — избыточное давление в защищаемых помещениях
-
Автономность — наличие ручного привода обеспечивает работу при отсутствии электроэнергии
-
Широкий температурный диапазон — эксплуатация от -40°С до +50°С
-
Надежная конструкция — корпус, станина, редуктор для длительной эксплуатации
Монтаж и обслуживание
Вентилятор ЭРВ 600/300 монтируется в составе фильтровентиляционных комплектов ФВК-1 и ФВК-2. Обслуживание включает:
-
периодическую проверку работоспособности электродвигателя;
-
контроль герметичности соединений;
-
проверку редуктора и ручного привода;
-
смазку движущихся частей;
-
контроль уровня шума и вибрации;
-
проверку создания подпора.
