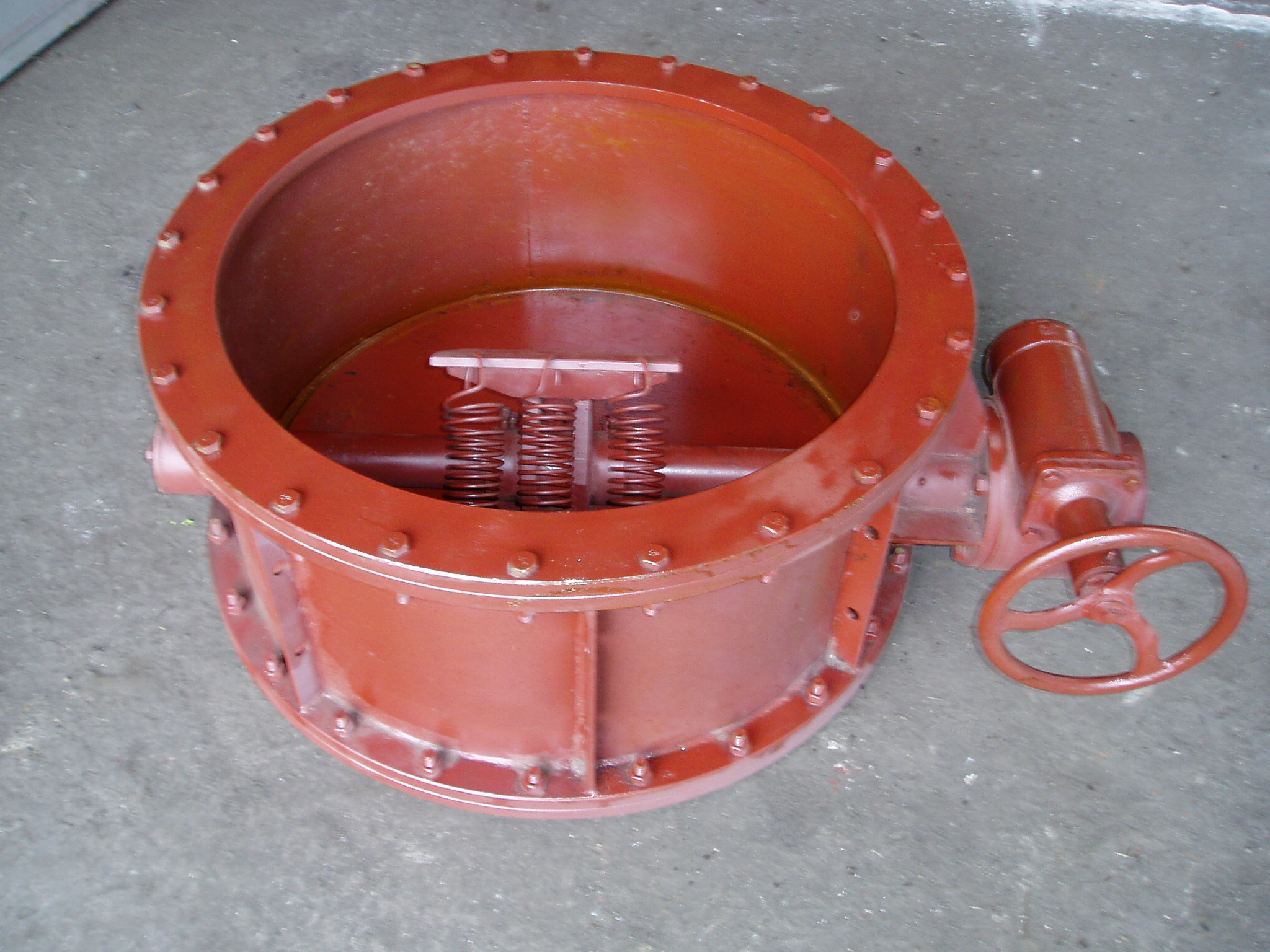

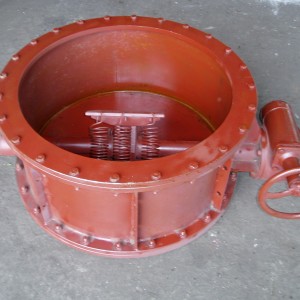

Клапан герметический ИА 01010-400 с ручным приводом
Клапаны герметические с электрическим и ручным приводом применяются для герметического перекрытия воздуховодов в сооружениях ГО и устанавливаются:
- в местах пересечения воздуховодов с внешними и внутренними границами герметизации;
- для отключения различных фильтров, используемых для очистки и регенерации воздуха при режимах фильтро-вентиляции и регенерации;
- для отключения воздуховодов от помещений с токсичными и взрывоопасными веществами;
- на воздуховодах, открываемых или закрываемых в аварийных случаях (на воздуховодах дымоудаления) или для переключения работы систем вентиляции с одного режима на другой.
Как правило, в сооружениях ГО применяются герметические клапаны с ручным приводом, исключение составляют клапаны, устанавливаемые на вытяжной системе вентиляции для удаления дыма при пожаре, и герметические клапаны, устанавливаемые в труднодоступных местах, а также клапаны диаметром 600мм, которые устанавливаются с электроприводом.
В системах вентиляции следует предусматривать герметические клапаны, рассчитанные на давление не менее 1 кгс/см.
Клапаны герметические имеют коэффициент аэродинамического сопротивления – 0,3.
Клапаны герметические ИА 01013, ИА 01010 предназначены для установки на воздуховодах вентиляционных систем при температуре воздуха от -30 до +40°С в качестве запорных устройств и служат для надёжного отключения помещений от наружной среды или одних помещений от других.
Технические характеристики:
|
Обозначение клапана
|
Условный проход, Ду
|
Z
|
Z1
|
D
|
D1
|
d
|
n
|
Масса, кг
|
|
ИА 01013 - 200
|
200
|
125
|
496
|
285
|
265
|
11
|
6
|
34
|
|
ИА 01010 - 300
|
300
|
200
|
640
|
428
|
403
|
14
|
12
|
62
|
|
ИА 01010 - 400
|
400
|
290
|
695
|
530
|
505
|
14
|
20
|
194
|
|
ИА 01010 - 600
|
600
|
290
|
1120
|
725
|
700
|
14
|
24
|
290
|
