Сетка страховочная для спортивной башни по пожарно-прикладному спорту на 2 дорожки применяется для улавливания спортсменов в случае падения.
Рекомендации по подбору комплектующих материалов и монтажу страховочной сетки

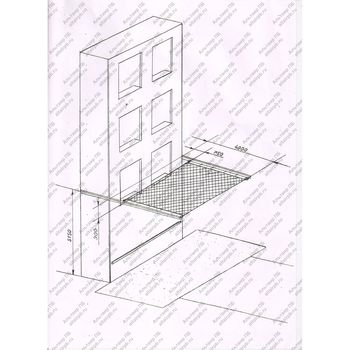

- Страховочная сетка монтируется на высоте 5150 мм. от уровня беговой дорожки или соответственно на высоте 900 мм. от уровня подоконника 2-го этажа.
- Расстояние от фасадной плоскости башни до ближней кромки страховочной сетки - 750 мм.
- Ширина страховочной сетки не менее 3,5м.
- Длина страховочной сетки не менее 6,0м.
- Для изготовления страховочной сетки применяется дели безузловые.
- Нить полиамидная 220 текс, 280 филаментов, тип 520,светотермостабилизированная, неокрашенная, круглая или Нитка кручёная полиамидная 220 текс из верёвок 3,4 мм., с размером ячейки 35 мм. х 35 мм.
- По периметру полотна продевается капроновый шнур, плетёный диаметром 6-8 мм.
- Для обеспечения натяжения полотна применять изолированный стальной трос диаметром 5-7 мм., натянутый параллельно фасадной плоскости башни, вдоль ближней и дальней кромки полотна, с использованием натяжных приспособлений (по принципу натяжения волейбольной сетки).
- Допускается небольшое провисание сетки, не мешающее производить подвеску штурмовой лестницы.
- Страховочное полотно растягивается между горизонтальными балками, которые имеют консольное крепление к учебной башне или крепятся на опорах. В крытых спорткомплексах возможно крепление балок к строительным конструкциям.
- Можно применять стальные двутавровые балки, швеллеры, а также балки, изготовленные из труб круглого или квадратного сечения. При подборе балки необходимо учитывать момент сопротивления выбранных профилей, материал, способ крепления балки и ширину фасада башни.
Соблюдение вышеуказанных рекомендаций при монтаже и эксплуатации страховочной сетки позволит беспрепятственно производить подвеску и выброс штурмовой лестницы, подъем по ней и надежность страховки в случаи падения на сетку.
Технические данные:
Нить полиамидная 220 текс, 280 филаментов, тип 520,светотермостабилизированная, неокрашенная, круглая.
Размер ячеи 32-34 (мм)\
d=3,4 нити (мм)
Разрывная прочность, 125,3 кгс
Общий вес «Сетки страховочной» не превышает 12 кг. Объем 0,2 м.куб.
Оборудование соответствует:
Правилам служебно-прикладного вида спорта "пожарно-спасательный спорт", утвержденные Приказом Министерства спорта Российской Федерации № 189 от 21 марта 2023 г.
Приложение № 23 правил по пожарно-прикладному спорту:

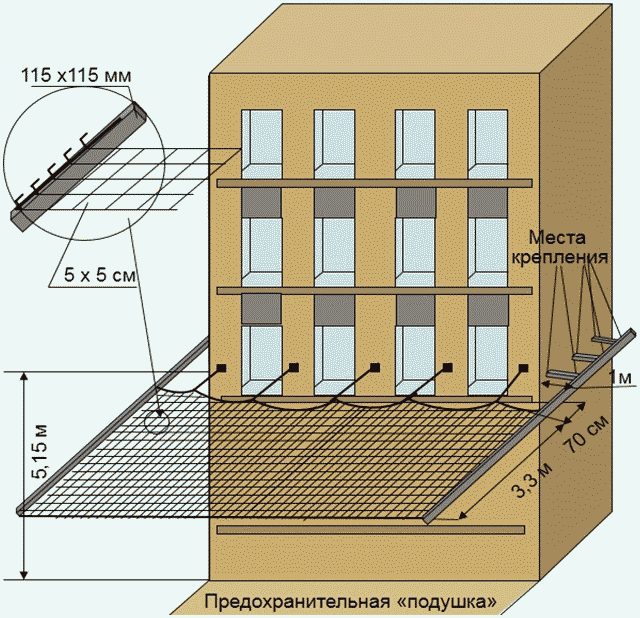

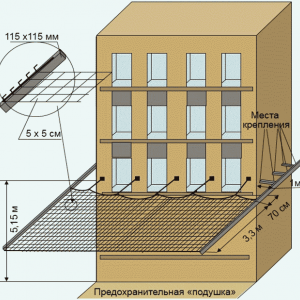

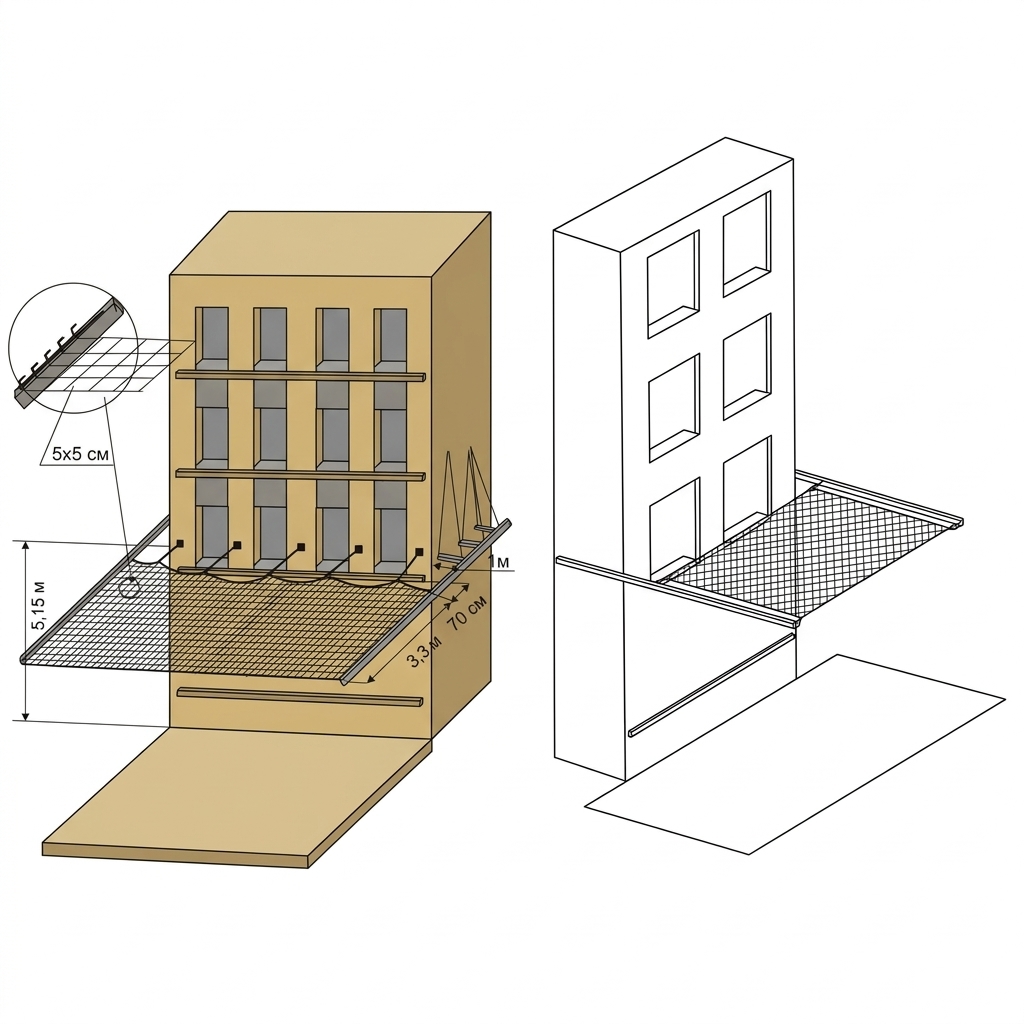

- Каркас, на котором крепится страхующая сетка,
рекомендуется изготавливать из металлической трубы квадратного сечения 115 x 115 мм и толщиной стенок 4 - 5 мм или круглой трубы диаметром 115 мм.
- Каркас крепится снаружи учебной башни (на боковых ее поверхностях) на расстоянии 1 м строго в горизонтальной плоскости с помощью электросварки или болтовых соединений в трех точках.
- Высота от подоконника до каркаса сетки - 90 см; от поверхности страхующей подушки - 5,15 м.
- Расстояние между страхующей сеткой и фасадом учебной башни - 700 мм.
- Крюки для крепления сетки привариваются на трубу на расстоянии 5 см друг от друга.
- На расстоянии 70 см от фасада башни до страхующей сетки устанавливаются растяжки для регулирования натяжения сетки.
- 7. Страхующая сетка изготавливается из капроновой нити толщиной 3 - 4 мм и размером ячеек 5 x 5 см.
Варианты крепления сетки:
- Сквозь ячейки сетки продевается штырь диаметром 10 мм, который одевается на крючки.
- Каждая ячейка в отдельности продевается на крючок.
- Спасательная веревка продевается по краям сетки и регулирует силу натяжения страхующей сетки таким образом, чтобы в ее центре был провис не менее 30 см и не мешал выполнению упражнения.
