Финишная контактная площадка для учебной башни по пожарно-прикладному спорту
Краткое описание
Профессиональная финишная (контактная) площадка, предназначенная для точной и объективной фиксации результата в дисциплине «Подъем по штурмовой лестнице на этажи учебной башни». Конструкция с пружинным механизмом и контактными парами соответствует всем требованиям Приложения №20 Правил ППС. Обеспечивает автоматическую регистрацию финиша при наступлении спортсмена, исключая субъективность судейства.
Ключевые преимущества
-
Объективная фиксация финиша: Автоматически фиксирует момент, когда обе ноги спортсмена массой от 12 кг наступают на площадку, замыкая контакты и отправляя сигнал на таймер.
-
Полное соответствие стандартам: Изготовлена по техническим требованиям Приложения №20 к Правилам ППС (Приказ №189), что обязательно для оборудования официальных соревнований.
-
Надежная и точная конструкция: Не менее 7 контактных пар, расположенных по периметру, и последовательная схема их соединения гарантируют срабатывание только при полном контакте обеих частей, исключая ложные сигналы.
-

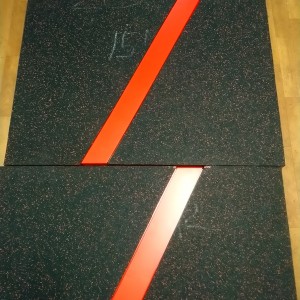

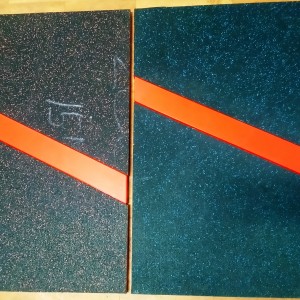

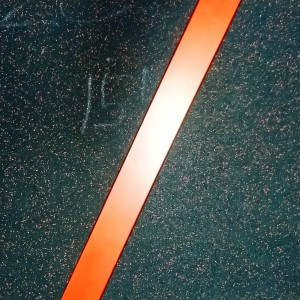

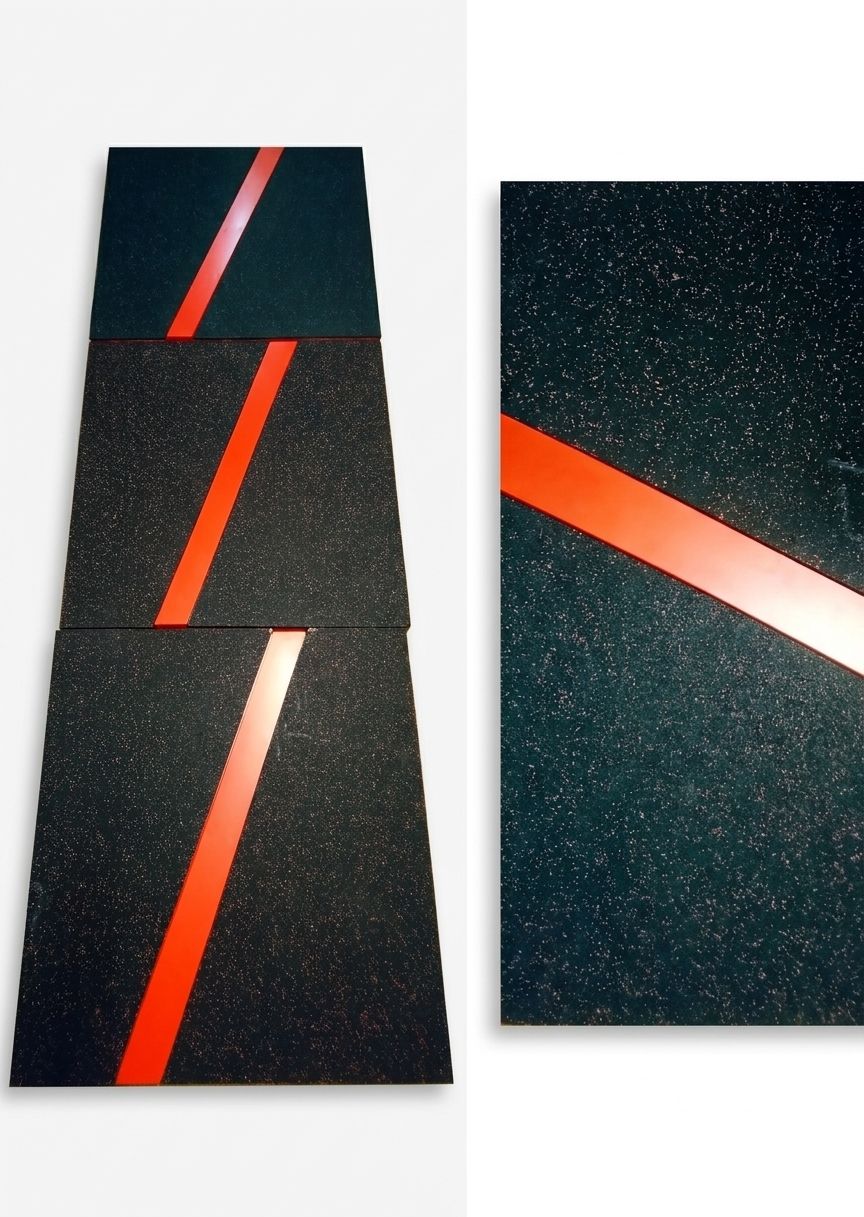

Повышенная безопасность и четкость: Разделительная полоса контрастного цвета визуально выделяет две независимые зоны, что важно для спортсмена и судей. Пружинный механизм обеспечивает необходимый ход и возврат в исходное положение.
-
Производство и контроль: Является продукцией собственного производства, что гарантирует контроль качества материалов, сборки и электронной компонентной базы.
Технические характеристики
-
Назначение: Фиксация финиша в дисциплине «Подъем по штурмовой лестнице».
-

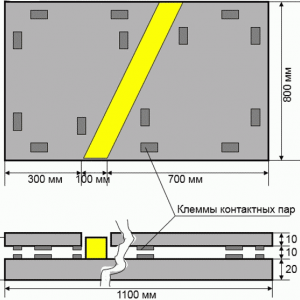

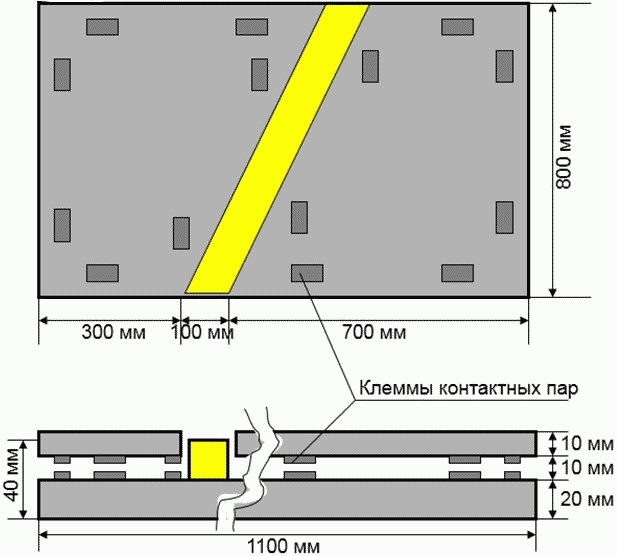

Габаритные размеры (ДxШxВ): 1100 x 800 x 40 мм.
-
Конструкция: Двухчастная: неподвижная нижняя часть и подвижная верхняя часть на пружинах.
-
Зона срабатывания: Разделена на две независимые части контрастной полосой шириной 100 мм.
-
Ход подвижной части: 10 мм.
-
Порог срабатывания: Замыкание цепи происходит при нагрузке от 12 кг на каждую часть площадки.
-
Система контактов: Последовательно соединенные контактные пары (не менее 7 пар). Срабатывание происходит только при одновременном замыкании контактов на обеих половинах площадки.
-
Выходной сигнал: Замыкание/размыкание цепи для подключения к внешнему таймеру или системе фиксации времени.
-
Соответствие: Правила вида спорта «пожарно-спасательный спорт», Приложение №20, Приказ Минспорта РФ №189 от 21.03.2023.
Принцип работы и применение
Площадка устанавливается на финишном этаже учебной башни в оконном проеме. При успешном завершении подъема спортсмен наступает на площадку обеими ногами. Давление от веса его тела (более 12 кг на каждую половину) заставляет подвижную часть опуститься, замыкая последовательную цепь контактов. Это замыкание мгновенно передает электрический сигнал на секундомер, останавливая время заезда.
Конструктивные особенности для надежности
-
Последовательная схема контактов: Требует одновременного нажатия на обе половины площадки. Это предотвращает случайное или преждевременное срабатывание, если спортсмен задел только одну часть.
-
Множество контактных пар: Расположение по периметру обеспечивает срабатывание независимо от того, в какую точку площадки наступил спортсмен.
-
Пружинный возврат: После снятия нагрузки подвижная часть возвращается в исходное положение, размыкая цепь и готовясь к следующему заезду.
Комплектация
Производство и подключение
Как производитель, мы гарантируем полное соответствие изделия регламенту и предоставляем консультацию по его установке
