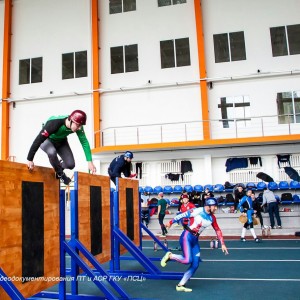

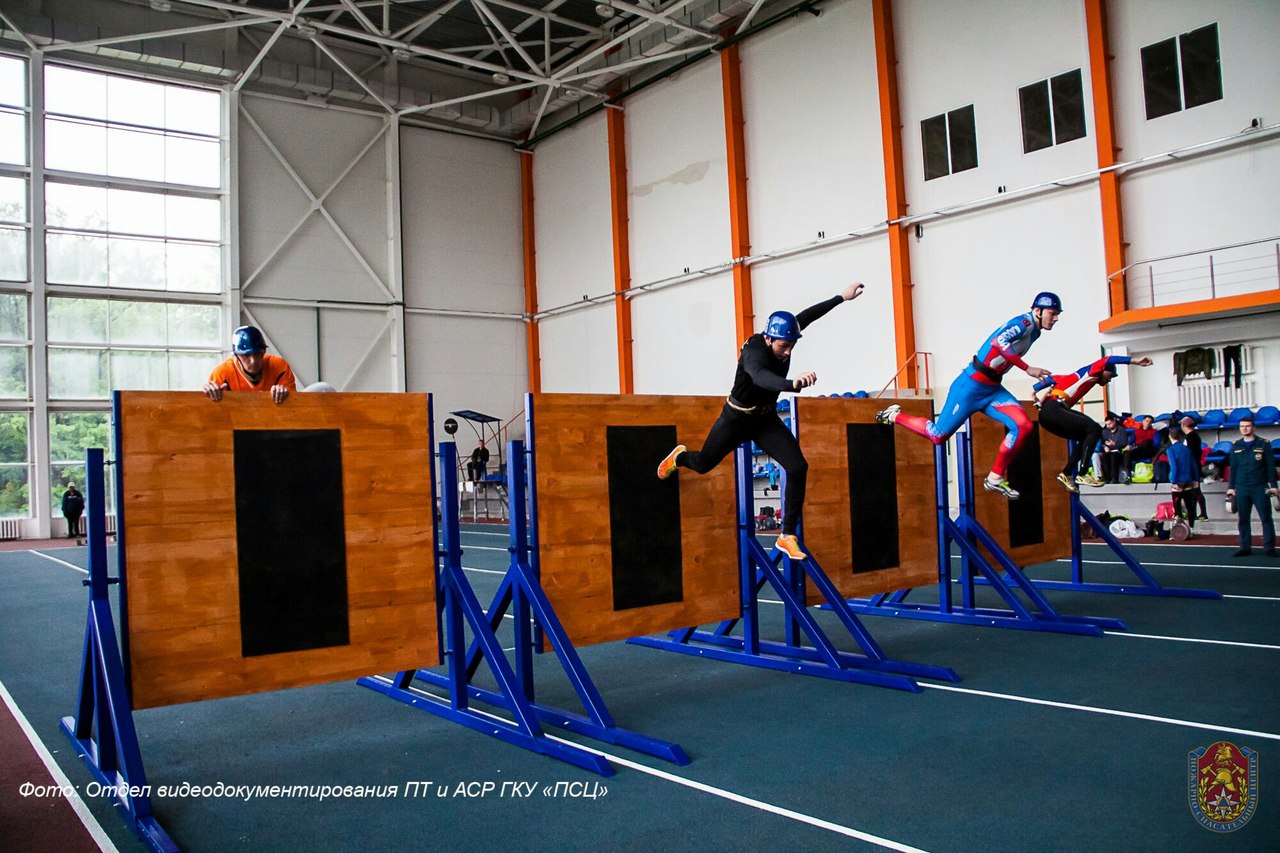

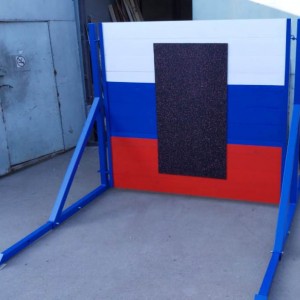

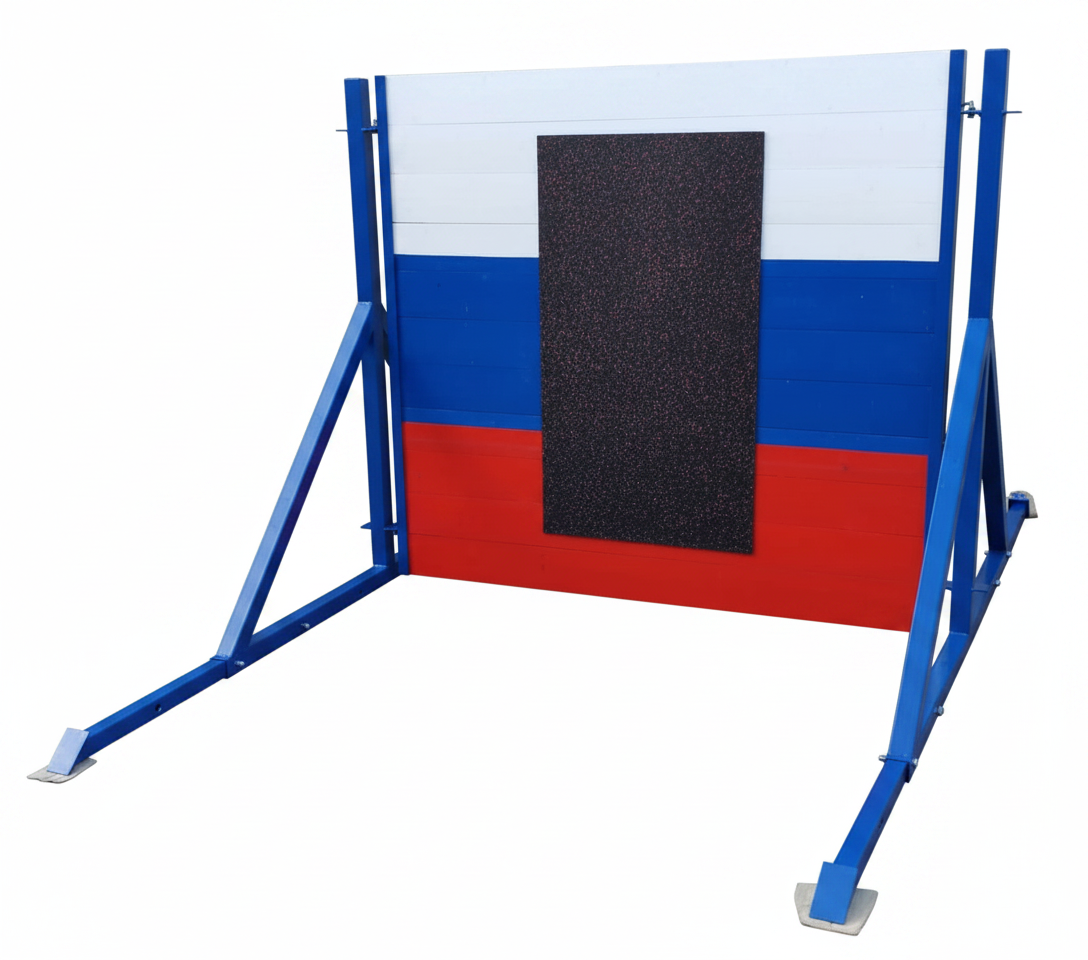

Забор для пожарно-прикладного спорта предназначен для проведения тренировок и соревнований по пожарно-прикладному спорту. Забор спортивный устанавливается на беговую дорожку, как в помещение, так и вне его.
Может эксплуатироваться в естественных климатических условиях при температурах ±40°С, и относительной влажности воздуха 90% при температуре + 27°С.
Габаритные и установочные размеры указаны в комплекте технической документации к данному снаряду ( высота макс. - 2м, ширина по габаритам стоек около – 2.1м, ширина деревянного щита не менее -1,7м ).

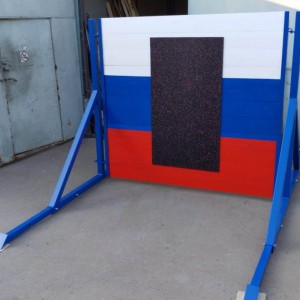

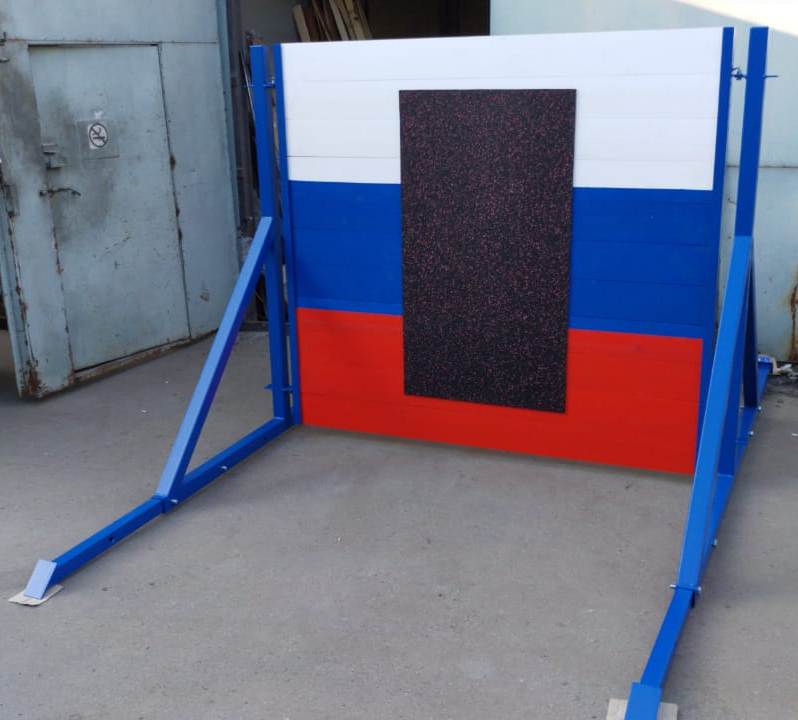

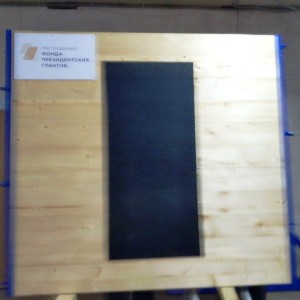

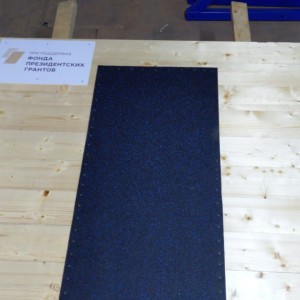

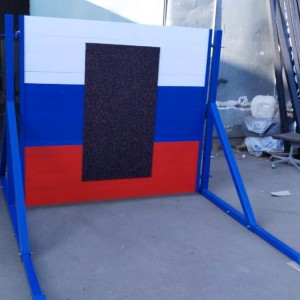

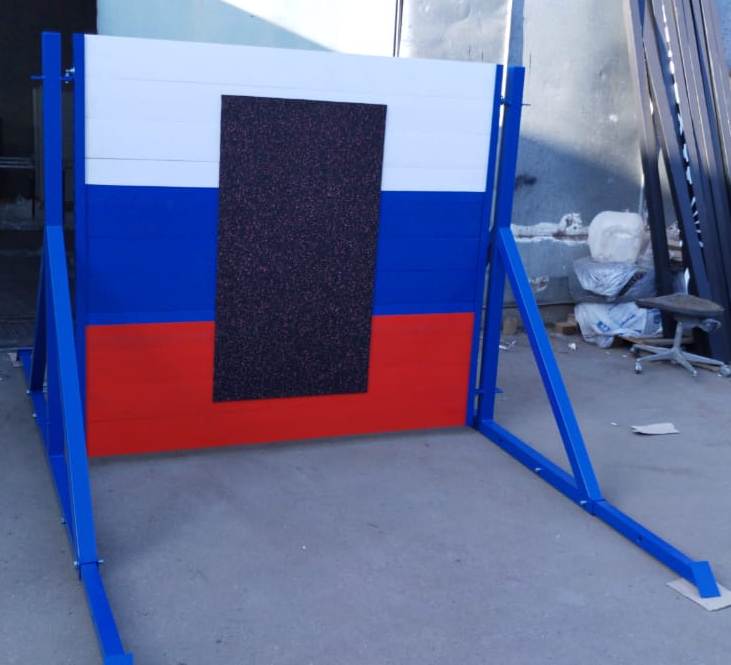

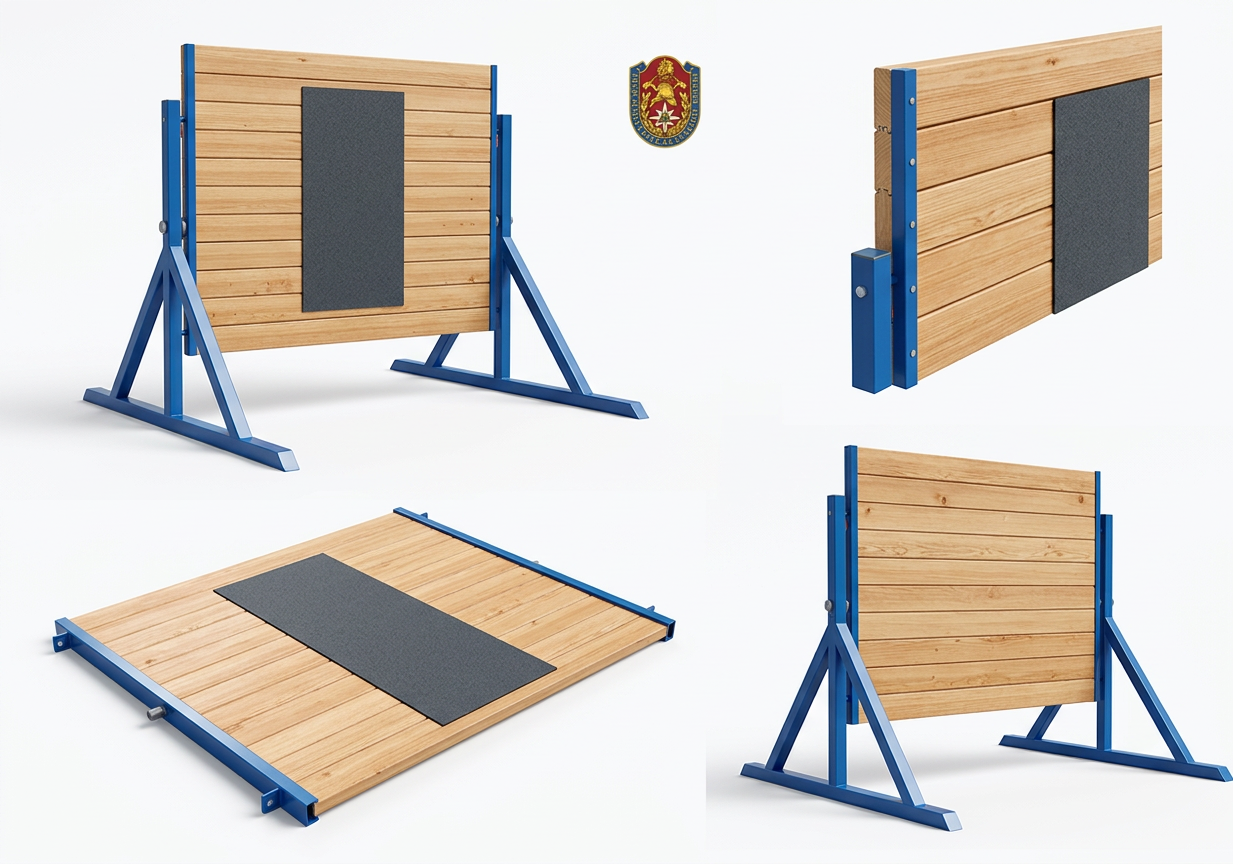

Забор спортивный регулируемый состоит из несущего элемента – деревянного щита и двух стоек, крепящимися к нему. На лицевые стороны щита прикреплена с двух сторон резиновая накладка из материала «Регупол».
Конструкция снаряда «Забора спортивного» позволяет:
- менять высоту щита от уровня беговой дорожки до верхней точки в пределах от 2м до 1,7м, за счёт поворота его на осях, закреплённых на стойках,
- для удобства транспортировки «Забор» разбирается на элементы, размеры которых не превышают 1,7м х 1,8м х 0,6м,
- монтировать (крепить) два, три, четыре Забора в единое целое, присоединяя дополнительно к 1-ому «Забору» по одному щиту и одной стойки для каждого шага увеличения,
- заменять изношенные элементы щита (доски и резиновое покрытие).
Нижняя часть стойки (опора) имеет горизонтальные выдвижные рычаги, для увеличения устойчивости «Забора».
Время для подготовки и монтажа «Забора» не превышает 20 минут.
Требования к механическим и физическим свойствам:
Так как «Забор» может эксплуатироваться в атмосферных условиях, то все его металлические части должны быть защищены антикоррозионным, влагостойким покрытием: рама – оцинкована;
Деревянный щит имеет наружную поверхность с высоким коэффициентом стойкости к атмосферным воздействиям - обработан «Палубным лаком», не менее чем в два слоя.
Требования к надёжности:
Основные элементы «Забора» – стойки и каркас щита, гарантированный срок эксплуатации не менее 5-ти лет, деревянный щит – 3 года, резиновое покрытие – 2 года.

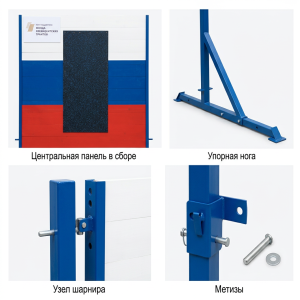

Элементы комплектации:
Левая стойка в сборе – 1шт.
Правая стойка в сборе – 1шт.
Щит деревянный в металлическом каркасе в сборе – 1шт.
Материал элементов конструкции:
Стойки изготавливаются из профильной металлической сварной трубы -70х70х3, и металлического бруса 60Х60мм.

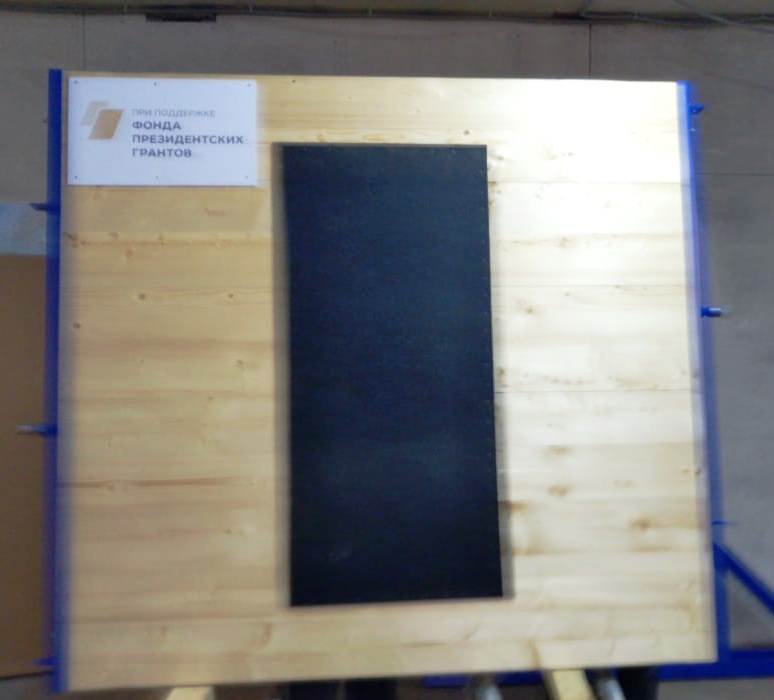

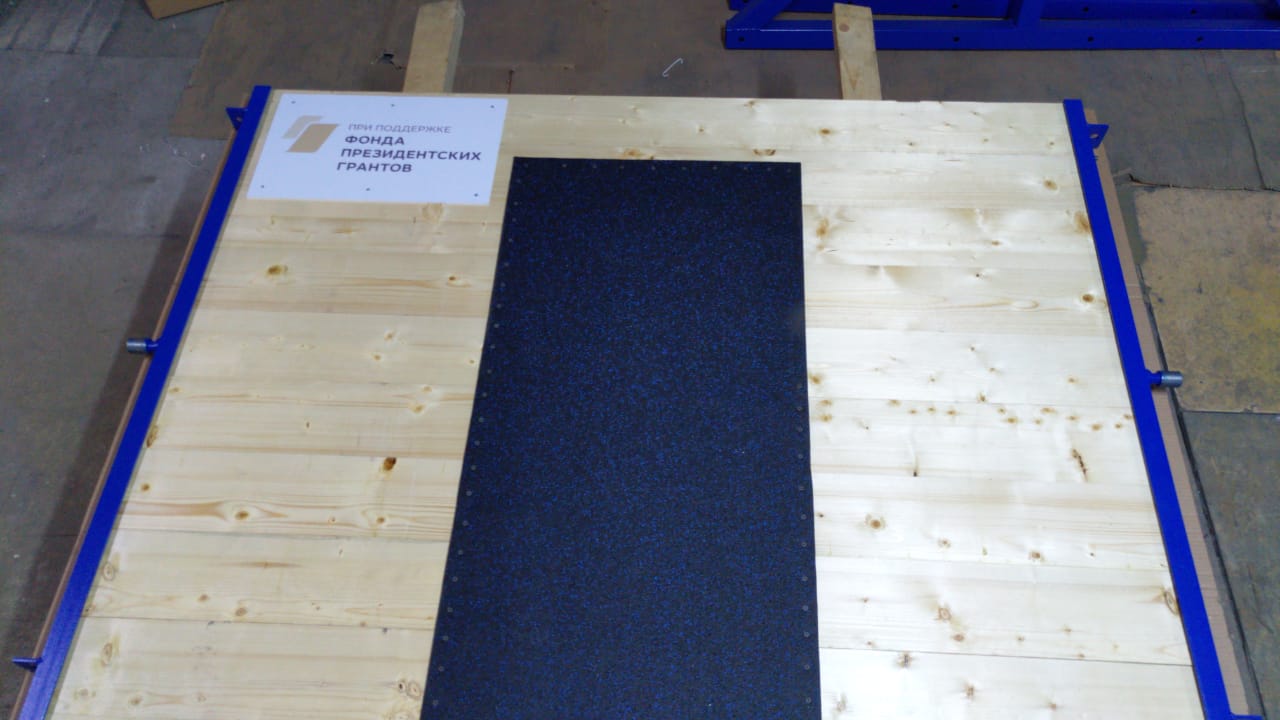

Щит изготавливается из шпунтованной половой доски толщиной 45 мм.
Металлический каркас щита изготовлен из швеллера №5
Резиновое покрытие на щит – Регупол.
Все металлические части изделия прошли антикоррозийную обработку.
Цвет любой по каталогу RAL
Общий вес «Забора» в сборе от 180 кг-200 кг. Объем в разобранном виде 2 м.куб.
Является продукцией собственного производства.
Оборудование соответствует:
Правилам служебно-прикладного вида спорта "пожарно-спасательный спорт", утвержденные Приказом Министерства спорта Российской Федерации № 189 от 21 марта 2023 г.
СПОРТИВНЫЙ СНАРЯД "ЗАБОР" соответствует: Приложению N 16 правил по пожарно-прикладному спорту

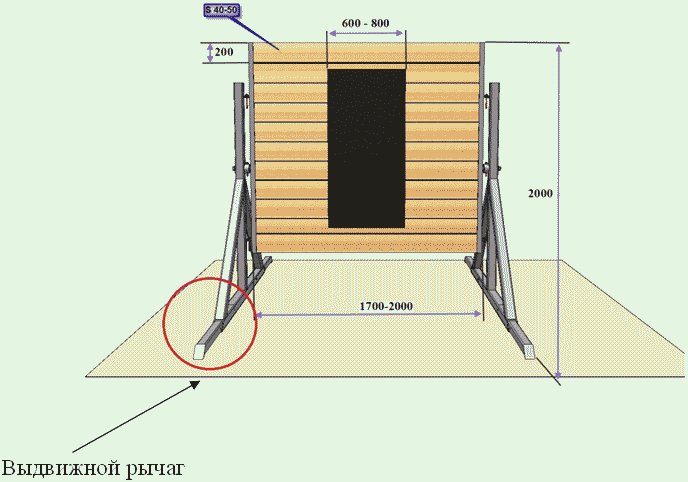

Забор состоит из щита, собранного изготавливается из шпунтованной строганой доски камерной сушки (влажность 10 - 16%) - толщина 40 - 50 мм (допускается использовать другой материал при изготовлении щита в замен деревянной доски при условии сохранения параметров жесткости и прочности) и должен иметь наружную поверхность с высоким коэффициентом стойкости к атмосферным воздействиям. На лицевые стороны щита прикреплена с двух сторон резиновая накладка из материала "Регупол" или аналог, толщиной не мене 8 мм и шириной 60 - 80 см., которая крепится (наклеивается на щит и дополнительно фиксируется метизами по дереву) на расстоянии не менее 20 см от краев щита. Щит крепится к опорным стойкам при помощи пластин с долевой прорезью.
Все металлические части забора должны быть защищены антикоррозионным, влагостойким покрытием.

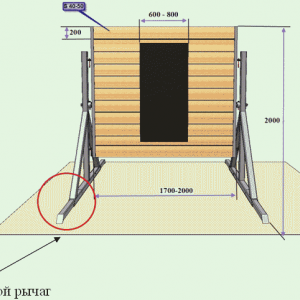

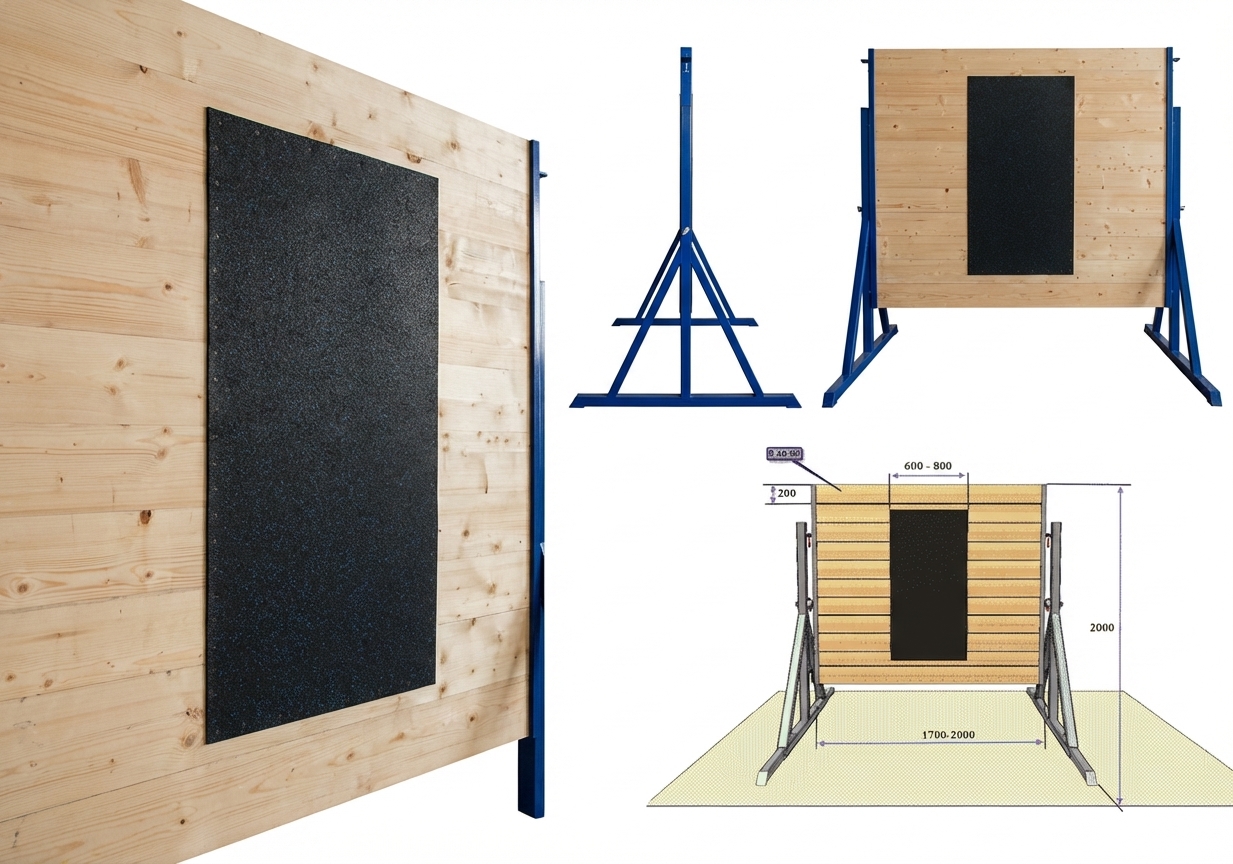

Габаритные и присоединительные размеры должны соответствовать: высота макс. - 2 м.,
ширина по габаритам стоек - 2 - 2.3 м., ширина деревянного щита не менее 1.7 - 2 м.
В линейных размерах более 1 м допускается погрешность не более 1 см, в размерах менее 1 м не более 3 мм.
Конструкция Забора должна позволять менять высоту щита от уровня беговой дорожки в пределах от 2 м до 1,7 м за счет поворота его на осях, закрепленных на стойках. Длина горизонтальной части опоры вертикальных стоек должна быть не менее 2 м.

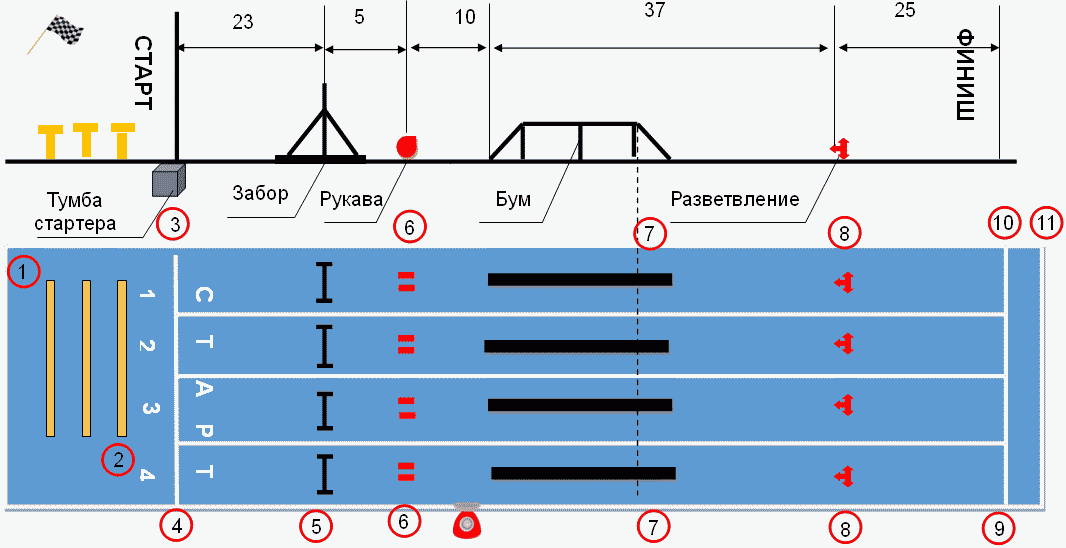

Схема стометровой полосы препятствий для пожарно-прикладного спорта.
