Скалодром спортивный предназначен для соревнований по пожарно-прикладному спорту, проведения тренировок и соревнований по скалолазанию.

Монтируется вертикально на тренировочную башню, в проёме между соседними рядами окон,
Может эксплуатироваться в естественных климатических условиях при температурах ±40°С, и относительной влажности воздуха 90% при температуре + 27°С .

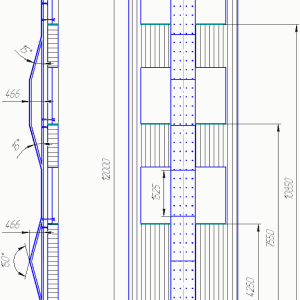

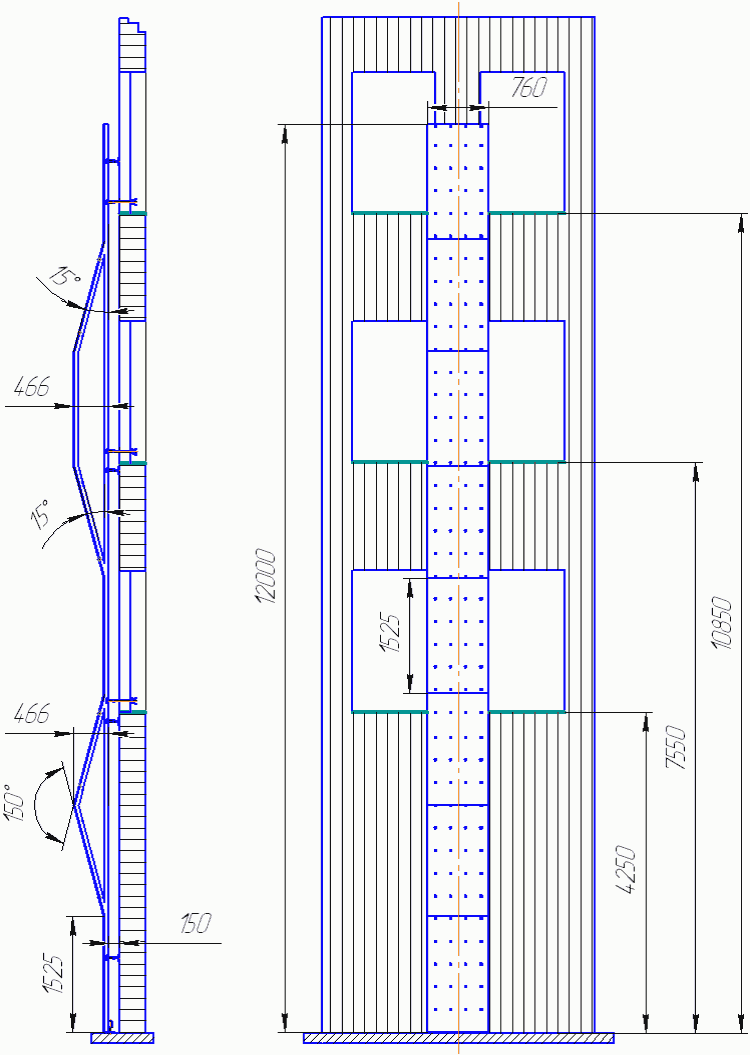

Габаритные и установочные размеры указаны в комплекте технической документации к данному снаряду (ширина щита под зацепы 0,75м, ширина каркаса 0,6м, высота 12м).
«Скалодром» имеет основной несущий элемент – металлический каркас из 4-х вертикальных стоек, соединённых между собой, к которым крепятся 5 накладок. На лицевую сторону «Скалодрома» крепятся встык 8 фанерных щитов, с отверстиями под зацепы.
Конструкция позволяет собирать изделие из элементов и монтировать (крепить) целиком (в собранном виде) к тренировочной башне.
Нижняя, регулируемая по вертикали, опора позволяет осуществлять подъём на 90° собранного «Скалодрома» из горизонтального положения в вертикальное, при монтаже его к башне.
Время для подготовки и монтажа «Скалодрома» не превышает 1 час 40 минут.
Для удобства транспортировки «Скалодрома», элементы конструкции не превышают в длину 3 200 мм и в ширину 750 мм, а вес не более 45 кг.

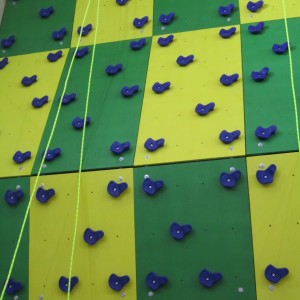

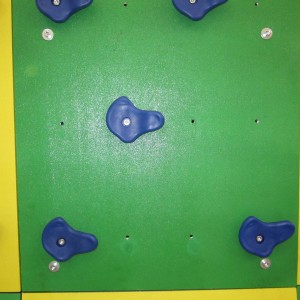

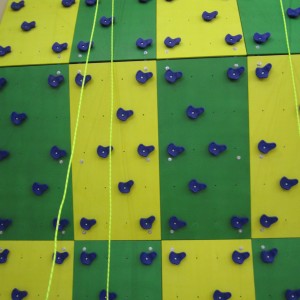

Фанерные щиты имеют 20 штук крепёжных отверстий для зацепов, позволяющие менять расположение последних, в зависимости от предъявляемых требований.

Требования к механическим и физическим свойствам:

Так как «Скаладром» может эксплуатироваться в атмосферных условиях, то его каркас и все металлические детали защищены антикоррозионным, влагостойким покрытием – оцинкованы, согласно ГОСТ9301-86 (s=9-12 мкм).
Лицевая сторона фанерных щитов имеет наружную поверхность с высоким коэффициентом трения (обработана составом, эмитирующим поверхность бетонной стены).
Прочность каркаса «Скалодрома» такова, что позволяет осуществлять подъём из горизонтального положения в вертикальное, в сборе при установке к башне, сборка всего «Скалодрома» осуществляется на горизонтальной поверхности вблизи от места монтажа.
Каждый из закреплённых зацепов на щите выдерживает вертикальную нагрузку в 200 кг.

Требования к надёжности:

Фанерные щиты крепятся к каркасу через стальные футорки, в четырёх точках.
Крепление «Скалодрома» к тренировочной башне, осуществляется с помощью горизонтальных упоров (6шт) Фланцы горизонтальных упоров фиксируются к наружной стене башни при помощи саморезов ∅8х60.
Основной элемент «Скалодрома» – каркас гарантированный срок эксплуатации не менее 5-ти лет, щиты – 2 года, зацепы – 1год.

Требования к маркировке:

Все элементы каркаса имеют цифровую маркировку, расположенную в нижней части изделия, согласно технической документации.
Фанерные щиты - маркируются с внутренней стороны в правом нижнем углу.

Элементы комплектации:

первая стойка каркаса
угловая накладка на первую стойку каркаса
вторая стойка каркаса
угловая накладка на вторую стойку каркаса
третья стойка каркаса
угловая накладка на третью стойку каркаса
параллельная накладка на третью стойку каркаса
четвёртая стойка каркаса
угловая накладка на четвёртую стоку каркаса
1-ый щит
2-ой щит
3-ий щит
4-ый щит
5-ый щит
6-ой щит
7-ой щит
8-ой щит
нижняя регулируемая поворотная опора
горизонтальные упоры
стяжные ремни

Материал элементов конструкции:

Стойки каркаса и горизонтальные связи изготавливаются из профильной металлической сварной трубы 60Х30Х3.
Угловые и параллельная накладки на стойки каркаса изготавливаются из профильной металлической сварной трубы 50Х20Х2.5.
Фанерные щиты – влагостойкая фанера, толщиной 12мм.
Для крепления зацепов к щитам применяются болты М10Х50 с внутренним шестигранником.
Для крепления щитов к каркасу – болты М10Х40 с внутренним шестигранником.
Угловые и параллельные накладки крепятся к каркасу с помощью шпилек и гаек М10.

Общий вес «Скаладрома» в сборе не превышает 380 кг.

Является продукцией собственного производства.

Оборудование соответствует:

Правилам служебно-прикладного вида спорта "пожарно-спасательный спорт", утвержденные Приказом Министерства спорта Российской Федерации от 28.01.2020 г. №35

375 000.00 руб.
